Und mit Hilfe eines Berichts können die Bundesstaaten mit der Anzahl der Wahlmänner aufgelistet werden.

Mit Spannung erwarten wir den Ausgang der Wahl in den USA am 06. November in diesem Jahr. Zeit, von der Microsoft-Seite die Schablone mit den Shapes der Bundesstaaten herunterzuladen, die Daten um die Anzahl der Wahlmänner und um deren Wahl im Jahr 2008 (Obama vs. McCain) einzugeben. Nun: mithilfe einer Datengrafik können die Staaten schnell rot (Republikaner) oder blau (Demokraten) eingefärbt werden.

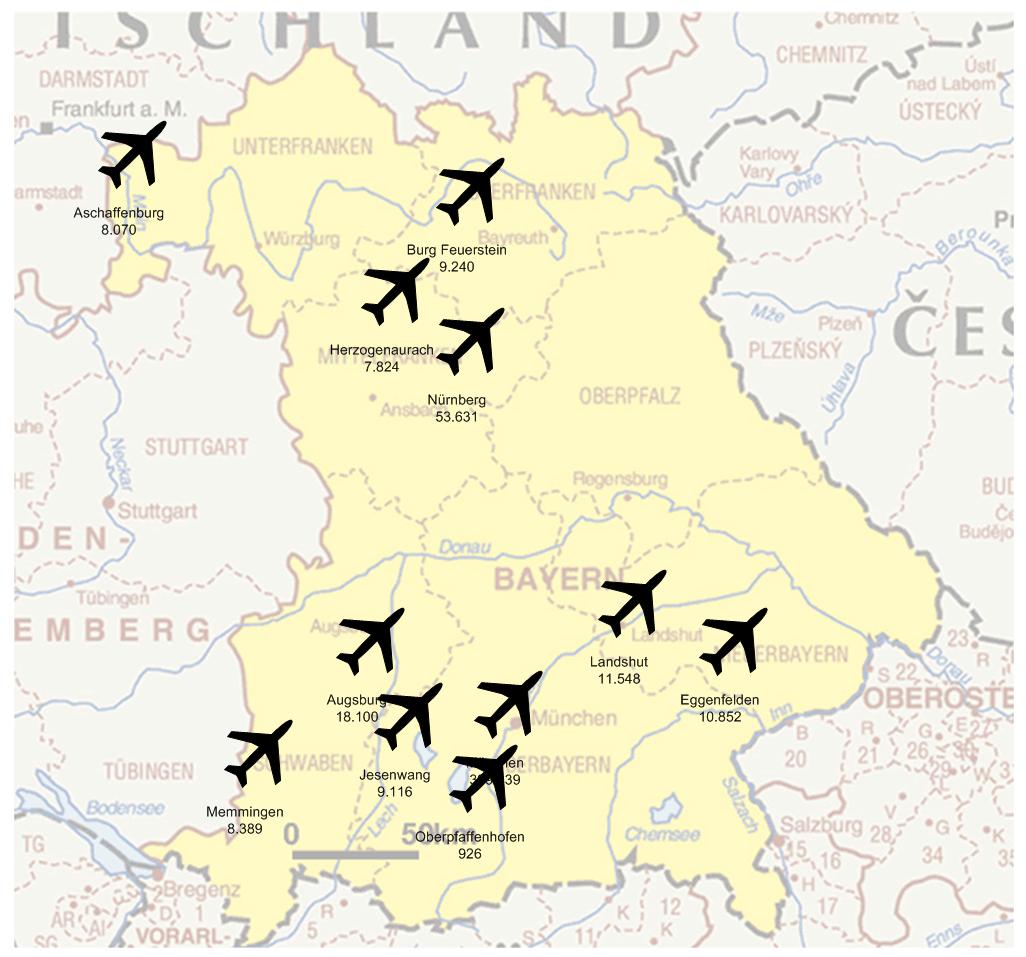

Ich habe es mal versucht. Letzte Woche war in der Süddeutschen Zeitung die Anzahl der Start und Landungen auf Bayerns Flughäfen aufgelistet. Erster Versuch: In Visio die Shapes beschriften. Hierzu habe ich die Daten in Datenfelder eingegeben und über Einfügen / Feld als Textbeschriftung hergeholt.

Also doch wie in der Süddeutschen Zeitung: München etwas vergrößern, aber nicht proportional zu der Zahl der Flugbewegungen. Schade – aber funktioniert nicht!

Also ein Versuch die beiden Zellen Width und Height Bezug nehmen zu lassen auf die Daten:
=Prop.SL/500&“mm

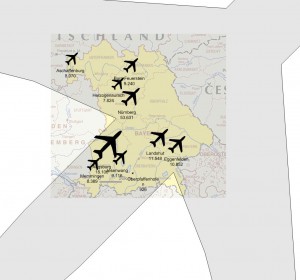

Leider ist München überproportional groß – die anderen Städtenamen erscheinen nur, wenn München transparent wird.

Zweiter Versuch: unterschiedliche Farben. Dabei wird aber der starke Unterschied zwischen München 399.439 und Oberpfaffenhofen 926 nicht gut herausgearbeitet.

Schöner wäre natürlich eine Datengrafik. Versuch: Balken

Morgen spielt Italien gegen Spanien in der Fußball-Europameisterschaft. Zeit für uns, das Beispiel von unten etwas aufzubohren. Man kann Mehrsprachigkeit auch über Daten erzeugen. Für Sie für alle Sprachen jeweils ein Datenfeld hinzu. Über das Kontextmenü des Zeichenblatts wird die Sprache ausgewählt. Ein weiteres Datenfeld überprüft die Sprache und „zieht sich“ den entsprechenden Text. Dieser wird über eine Feldfunktion, die zwar nicht in den Shape-Daten sichtbar ist, aber über Einfügen | Feld angezeigt wird.

Ein geniales Buch: Information Graphics (Taschen Verlag). 474 Seite geballte Ladung Visualisierung von Daten, Geoinformationen, Zahlen, Verläufen, Trend, … Wirklich ein großartiger Fundus für alle, die sich mit der Visualisierung von Daten auseinandersetzen. Ich habe eine der Grafiken (von Matthias Stolz; S. 459) nachgebastelt – natürlich in Visio, meinem Lieblingsprogramm.

Wahrscheinlich wird François Holland die Wahl am Sonntag gewinnen. Einer seiner Programmpunkte lautet die Reduzierung der französischen Atomkraft von 75% auf 50% zur Deckung des Energieverbrauchs in Frankreich.
In der Zeitung El País fand ich eine Darstellung der Standorte der aktuellen Atomkraftwerke Frankreichs. Ich habe sie in Visio nachgebaut. Dabei greift eine benutzerdefinierte Zelle (Groesse) auf das Datenfeld „Leistung“ zu:
=IF(Prop.Leistung<3000,1,IF(Prop.Leistung<5000,2,3))
Diese Zelle wird in Width und Height verwendet, um drei unterschiedliche Größen darzustellen:
=GUARD(10 mm*User.Groesse)
Ach ja: damit die Datengrafik angezeigt wird, muss das Clipart in eine Gruppe verwandelt werden. Und: natürlich kann die Datengrafik nur in Visio Professional angezeigt werden.
Quelle der Daten: (World Nuclear Association)

Einen Raumplan mit Visio zu erstellen ist nicht sehr schwierig und nicht sehr zeitaufwändig. Eine Besonderheit von Visio Professional ist, dass man leicht eine Exceltabelle an die Zeichnung binden kann und per Drag & Drop Daten an die Elemente des Raums hängen kann, beispielsweise die PC-Belegung. Und natürlich auch in der Zeichnung anzeigen lassen kann. Als Beispiel habe ich einen Schulungsraum des Schulungsinstituts cmt gewählt und dort eine Dummy-Datentabelle angehängt.
